Produkty Popis MVI69-MNETC
TheMVI69-MNETCKlientský komunikační modul Modbus TCP/IP umožňuje procesorům Rockwell Automation CompactLogix / MicroLogix snadné propojení se serverovými zařízeními Modbus TCP/IP. Mezi kompatibilní zařízení patří PAC Modicon a také široká škála nástrojů a zařízení. Modul funguje jako vstupní/výstupní modul mezi sítí Modbus a propojovací rovinou Rockwell Automation. Přenos dat z procesoru je asynchronní s akcemi v síti řízené klientem Modbus-. Prostor registru o 5000 slovech v modulu vyměňuje data mezi procesorem a sítí Modbus.
Hardwarové specifikace MVI69-MNETC
| Položka | Specifikace |
|---|---|
| Rozměry | Standardní modul s jedním slotem 1769- |
| Aktuální zatížení | 800 mA max @ 5 V DC |
| Napájecí-hodnota vzdálenosti | 2 (instalace L43 a L45 na prvních 2 slotech sběrnice 1769) |
| Provozní teplota | 0 až 60 stupňů (32 až 140 stupňů F) |
| Skladovací teplota | –40 až 85 stupňů (–40 až 185 stupňů F) |
| Relativní vlhkost | 5 %–95 % RH, nekondenzující- |
| Ukazatele | Stav napájení a modulu, stav aplikace, aktivita CFG portu, aktivita ethernetového portu, chybový stav |
| Rozhraní | RJ45 (DB-9M s dodaným kabelem), pouze RS-232, bez hardwarového handshakingu |
| Elektrický | 10/100 Base-T, 1500 Vrms izolace @ 50–60 Hz po dobu 60 s podle IEC 60950:1991 §5.3.2 |
| Broadcast-Odolnost vůči bouřím | Menší nebo rovno 5000 ARP snímků/s pro méně než nebo rovno 5 min |
| Kabely | kabely RJ45-na-DB-9M pro každý port; 6stopý konfigurační kabel RS-232 |
Instalace modulu do racku
To popisujejak nainstalovat modul do racku CompactLogix nebo MicroLogix.
Před pokusem o instalaci modulu se ujistěte, že páčka sběrnice sousedního modulu je v odemčené (zcela pravé) poloze.
Upozornění: Tento modul není-vyměnitelný za provozu! Před vložením nebo vyjmutím tohoto modulu vždy odpojte napájení ze stojanu, jinak může dojít k poškození modulu, procesoru nebo jiných připojených zařízení.

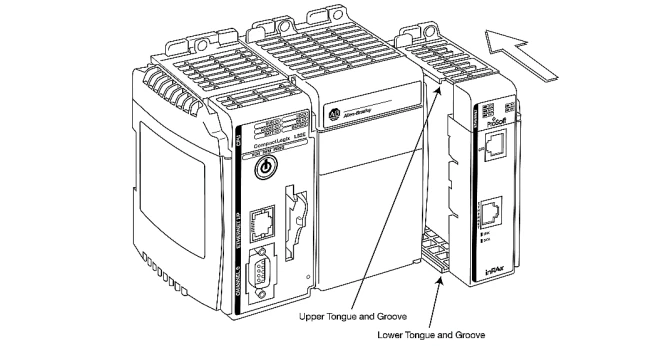

1. Zarovnejte modul pomocí horního a spodního jazýčku-a{2}}drážky se sousedním modulem a posuňte dopředu ve směru šipky.
2. Posuňte modul zpět podél drážky pro pero-a{2}}drážku, dokud se konektory sběrnice na modulu MVI69 a na sousedním modulu vzájemně nezarovnají.
3. Mírným zatlačením páčky sběrnice modulu dozadu uvolněte polohovací jazýček a posuňte ji pevně doleva, dokud nezaklapne. Ujistěte se, že je pevně zajištěn na místě.
4. Zavřete všechny západky na lištu DIN-.
5. Přitlačte montážní plochu na DIN-lištu ovladače k DIN-liště. Západky se na okamžik otevřou a zapadnou na místo.
Kontaktujte nás
Naše adresa
32D patro, budova Guomao, č. 388, Hubin South Road, Siming District, Xiamen
Telefonní číslo/Whatsapp/Wechat
+86 18030132586
E-e-mail
cn@mooreplc.com
Často kladené otázky
Jaké jsou vaše zásady vracení?
+
-
1) Vadné položky:Případné závady nahlaste do 3 dnů od doručení.
2) Podmínka vrácení:Položky musí být vráceny nepoužité a v původním obalu pro vrácení/výměnu.
3) Problémy s kvalitou:Pokud má položka výrobní vadu, můžete ji do 7 dnů vrátit a získat plnou náhradu nebo výměnu.
Jak zajišťujete kvalitu produktu MVI69-MNETC?
+
-
ProsoftMVI69-MNETCKomunikace Modbus Modul prochází přísnou kontrolou kvality před odesláním. Ve vzácných případech, kdy se vyskytnou problémy, vás budeme neprodleně informovat.
Jaká je hlavní funkce modulu MVI69-MNETC?
+
-
Komunikační modul MVI69-MNETC Modbusfunguje jako most mezi zařízeními Modbus TCP/IP a řídicími systémy ControlLogix a umožňuje spolehlivý přenos dat a provádění příkazů v průmyslových sítích.
Jak je modul konfigurován?
+
-
Konfigurace se provádí prostřednictvím sériového portu pro ladění/konfiguraci nebo konfiguračních nástrojů-založených na Ethernetu. Modul umožňuje zálohování, obnovu a replikaci nastavení napříč více moduly.
Je kompatibilní se staršími a moderními systémy?
+
-
Ano. TheMVI69-MNETCpodporuje starší zařízení Modbus TCP/IP a moderní řídicí jednotky ControlLogix a poskytuje flexibilní řešení pro integraci do sítě a postupné upgrady systému.
